設備參數

■型 號：GHCNCX4 - 1005

■機器行程：X 1000mm ;Y 500 mm ;  Z 460 mm；R  0 - 360度；
（以上是常規機型標準行程，可以按客戶需求非標定制）

■焊接速度：600 - 1200 mm/min

■空移速度：Max 21000 mm/min

■重復定位精度：+/-0.02 mm

■控制軸數：4Axis （可選配5軸、6軸控制器，以控制焊接工裝和機械手聯合工作）

■機器質量：360kg

■導    軌：臺灣 方軌

■絲    杠：臺灣 滾珠絲杠

■電    機：交流伺服電機

■控制系統：DSP+FPGA 可實現4軸聯動、5軸聯動

■存儲容量：1000 個文件

■焊機工藝：起弧檢測、斷弧檢測、出絲、退絲等（起弧檢測、斷弧檢測需要焊機有對應的信號輸出）

設備特點

■1、采用示教編程方式，只要手動控制焊槍按需要加工的軌跡示教一次，系統自動記憶焊接軌跡并存儲在控制系統中，下次可以直接調用，大大節省編程時間，普通工人一天可以學會；

■2、控制器采用DSP+FPGA方案，可實現4軸聯動、5軸聯動；

■3、執行部份采用交流伺服電機，保證機器高速、高精度的穩定運行；

■4、機械傳動采用臺灣高精度滾珠絲杠和方軌，保證機器的重復定位精度和使用壽命；

■5、整機18個月超長質保。

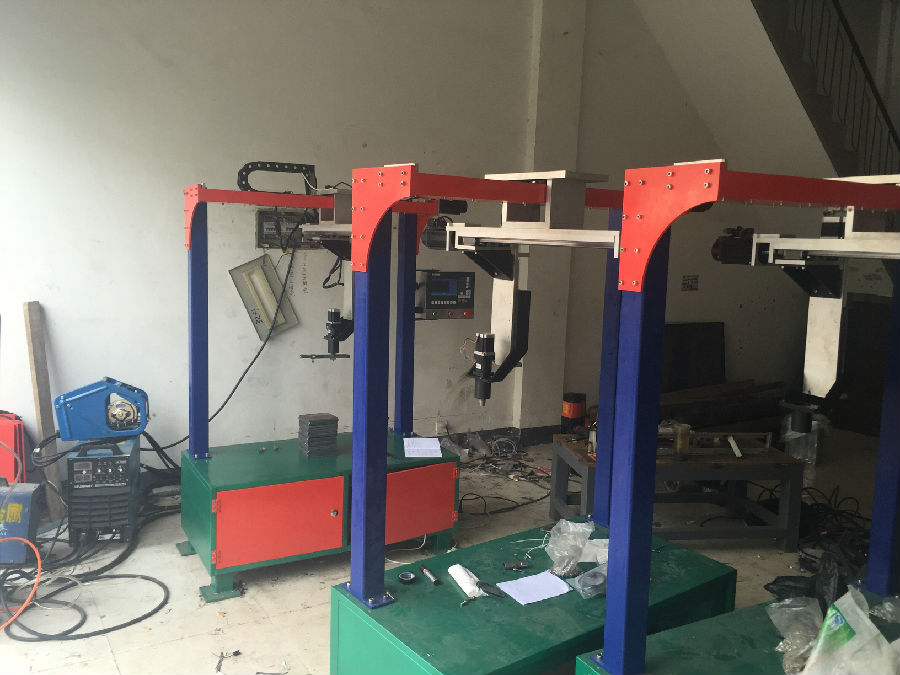

4軸數控焊接設備
